Disminución de cargas en sistemas fotovoltaicos: métodos y cálculo de lastres

La instalación de sistemas fotovoltaicos en techos industriales representa una alternativa eficiente para generar energía renovable en espacios amplios. No obstante, uno de los mayores desafíos es el manejo de las cargas estructurales que soporta la cubierta. Disminuir estas cargas permite evitar refuerzos innecesarios, reducir costos y asegurar la integridad de la estructura existente.

En este artículo aprenderás técnicas para reducir cargas en cubiertas industriales, soluciones prácticas y cómo optimizar el cálculo de lastres en instalaciones solares.

Importancia de reducir cargas en cubiertas industriales

Las cubiertas industriales suelen estar diseñadas para soportar cargas limitadas. Al añadir un sistema fotovoltaico, se incrementa la carga debido a:

• Peso de los módulos solares

• Peso de la estructura de soporte

• Lastres necesarios para resistir el viento

• Sobrecargas por mantenimiento

Si estas cargas superan la capacidad de la cubierta, pueden surgir problemas como:

• Necesidad de refuerzos estructurales costosos

• Limitación del tamaño de la instalación

• Riesgo de deformación o fatiga estructural

• Incremento del tiempo de ejecución del proyecto




Por ello, optimizar el diseño y reducir las cargas es esencial para instalaciones solares industriales exitosas.

Tipos de cargas en instalaciones solares

Cargas permanentes

Son constantes y dependen del peso del sistema:

• Módulos fotovoltaicos

  • Estructura de soporte

  • Lastres (en sistemas no fijados directamente)




Cargas variables

Dependen de condiciones ambientales y de uso:

• Carga de viento

  • Sobrecarga de mantenimiento

  • Acciones térmicas




En cubiertas industriales ligeras, la carga adicional admisible suele estar entre 10 y 20 kg/m², lo que obliga a optimizar el diseño.

Técnicas para reducir cargas en instalaciones fotovoltaicas industriales

Uso de estructuras ligeras de aluminio

Las estructuras en aluminio ofrecen una excelente relación resistencia/peso, reduciendo la carga permanente sobre la cubierta.

Ventajas:

• Menor peso total del sistema

  • Mayor durabilidad frente a la corrosión

  • Instalación rápida y segura

  •


Ideal para cubiertas tipo deck, chapa o panel sándwich.

Optimización aerodinámica del sistema

Un diseño aerodinámico disminuye las presiones de viento, reduciendo la necesidad de lastres.

Estrategias:

• Perfiles con bajo coeficiente de arrastre

  • Deflectores o sistemas antiviento

  • Distribución optimizada de filas de módulos




Con esta técnica, se puede reducir el lastre entre un 20% y 50% según la zona de viento.

Sistemas lastrados: fijación + lastre

Combinar puntos de fijación estructural con lastre reducido permite estabilidad sin sobrecargar la cubierta.

• Útil en cubiertas donde se quiere minimizar perforaciones en la impermeabilización

  • Optimiza la seguridad frente al viento y reduce costes




Distribución estratégica del lastre

El lastre no se distribuye uniformemente; se concentra en zonas críticas como:

• Perímetros

  • Esquinas

  • Bordes de la cubierta




Las zonas centrales pueden llevar menos lastre, reduciendo la carga total sobre la estructura.

Cálculo de lastres en instalaciones solares industriales

El cálculo de lastres debe considerar normativa estructural y factores ambientales:

• Zona de viento del emplazamiento

• Altura del edificio y rugosidad del terreno

• Geometría e inclinación de los paneles

• Separación entre filas




Pasos básicos:

1. Calcular presiones de viento según normativa

   • Determinar fuerzas de levantamiento sobre la cubierta

   • Dimensionar el lastre necesario para garantizar estabilidad

   • Optimizar el reparto de cargas para minimizar peso total




Con un diseño adecuado se reduce la carga sin comprometer la seguridad estructural.

Beneficios de optimizar las cargas en proyectos solares industriales

• Mayor viabilidad técnica en cubiertas existentes

• Reducción de costes estructurales

• Instalaciones más rápidas y eficientes

• Menor impacto sobre la estructura del edificio

• Maximización del rendimiento de la instalación solar




Estas estrategias permiten aprovechar al máximo la superficie disponible sin superar los límites estructurales.

ECOPANEL y el cálculo de cargas para reducir cargas en instalaciones fotovoltaicas

Reducir cargas en instalaciones industriales es clave para el éxito de proyectos fotovoltaicos en cubiertas. Mediante estructuras ligeras, optimización aerodinámica y cálculo preciso de lastres, se puede diseñar un sistema seguro, eficiente y rentable. Nuestros sistemas de cubierta cuentan con todos los cálculos donde destacamos nuestro

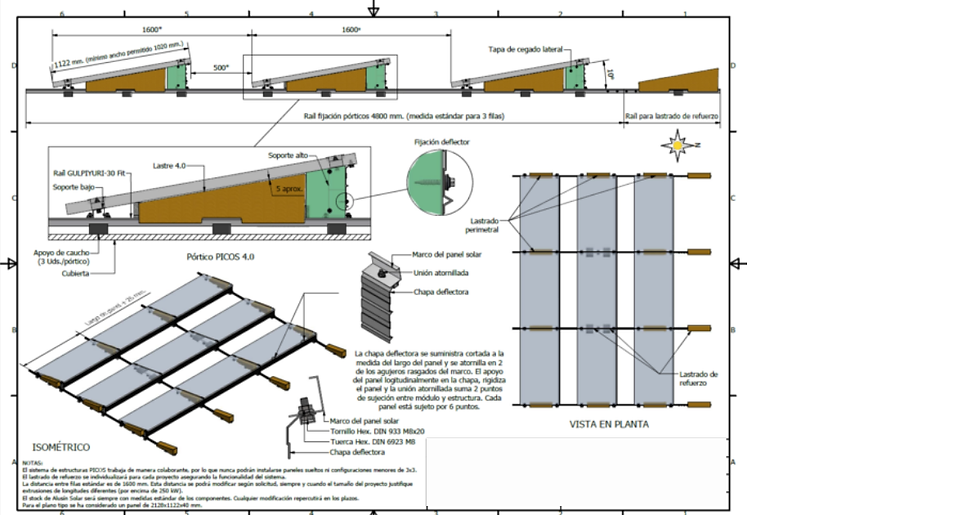

Sistema lastrado Picos.

Optimizar las cargas no solo garantiza seguridad, sino que también maximiza el rendimiento y la rentabilidad de la instalación solar en grandes superficies industriales.
